接上節換能器盲區估算前的整體工程計算。

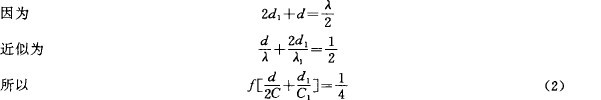

因公式1是個超越方程, 求解時較為麻煩, 我們從整個振子的厚度等于基波的半波長出發, 求出便于計算的夾心型換能器的頻率方程。
式中F為工作頻率,D鋼片的厚度,C為鋼片的聲速, D1為壓電陶瓷的厚度,C1為壓電陶瓷的縱向聲速。
以上兩節的計算方法是理論性質極強的也是在實驗室下標準的材質與工藝下，建議在后期的優化設計上使用ANSYS進行有限元仿真，然后再配合加工與開發板試驗會得到良好的效果
