接上節我們在大量的計算以后，舉例說明一下陶瓷片與鋼片的頻率關系。
從換能器縱向振動的頻率方程1式和2式可知，若換能器的工作頻率確定, 壓電陶瓷圓片的厚度已知, 將壓電陶瓷和鋼的材料特性參數聲速和密度代入頻率方程中, 就可以計算出鋼片的厚度, 反之, 若壓電陶瓷和鋼片的厚度已知, 就可以求出換能器的機械諧振頻率,顯然, 應用公式1進行夾心型換能器縱振的工程計算要比應用公式2計算簡便。
我們將工作頻率, 晶片的厚度和材料的特性參數分別代入公式1和2中, 求出在不同工頻率或晶片厚度不同情況下鋼片的厚度, 比較由公式1 和公式2的計算結果。

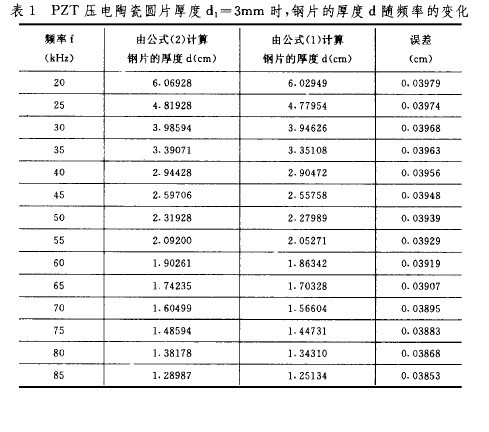

壓電陶瓷圓片厚度D=3MM時, 鋼片的厚度D隨頻率的變化；
|
