超聲波液位計易法
在空氣計量中，超聲波液位計易法校準法是最常用最典型的一級校準法。在此法中所使用的各換能器的靈敏度值或響應值都是未知的，但是，利用電聲易原理，通過幾步測量，便可獲得待校超聲波液位計傳感器的接收靈敏度或發送響應值。所以，也有人稱此法為絕對校準法。易校準法應用最廣泛的是三個探頭的球面波易校準法。
互易校準法的理論基礎就是電聲互易定理。該定理表述為：對于一個線性、無源、可逆的電聲傳感，用做接收器時的接收靈敏度與用作發射器時相應的發送響應之比與換能器本身的結構無關。上述比值為一個常數，稱為互易常數。此常數與換能器所處的聲場性質有關�；ヒ仔�(zhǔn)法需要三個探頭，其中至少有二個互易換能器H，另兩個分別是發射器F和接受器J，F(xiàn)和J只要滿足線性條件。分做三次測量，分別測量每個換能器對輸入發射器的電流i和接收器的開路電壓u，或其電轉移阻抗，就能獲得J和H的自由場靈敏度及H和F的發送電流響應。
1.電聲互易原理
利用探頭的互易性，即它的接收靈敏度M與其發送響應S之比等于一個互易常數J的性質，分別測出若干對發射探頭一接收探頭排列對的探頭轉移阻抗，應用互易常數，通過計算探頭的接收靈敏度和發射響應的絕對校準方法，稱為互易校準。轉移阻抗是接收器開路輸出電壓與激勵發射器的輸入電流之比。互易校準是迄今最準確的電聲探頭的一級校準方法，應予優先采用。常規互易校準包括常規互易法(三個換能器的球面波互易校準)、自易法、在遠近場過渡區的自易法等。
在線性網絡理論中廣泛應用的互易原理，可以表述為：無源可逆四端網絡的兩個轉移阻抗相等，這種系統成為互易系統。
如果用數學表示即為：

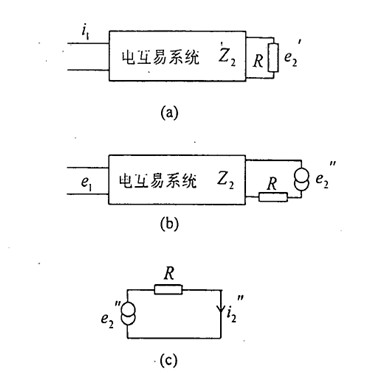

其中I1 I2、為流過兩對極的恒定電流，E1、E2則為對應產生的開路電壓。將互易原理推廣到一般情況，如圖2所示，若在無源線性四端網絡的第一對極上通以電流時I1，在第二對極跨接電阻R上產生一個端電壓I2；反之，當在其第二對極上串接一個內阻為R且短路電流為的電源時E2，在第一對極上產生一個開路電壓E1，則存在以下關系
由歐姆定律，上述情況可得;
 .
|
