接上篇
超聲波液位計換能器易法種類很多，但有一個共同點。那就是必須要有一個易超聲波液位計換能器，其接受靈敏度與發射響應之比等于一個常數——超聲波液位計易常數，因此在作互易校準時，必須同時檢測互易換能器的互易性。凡互易換能器必定是線性可逆的，而線性可逆的換能器大多是互易的，但不一定都是互易的。

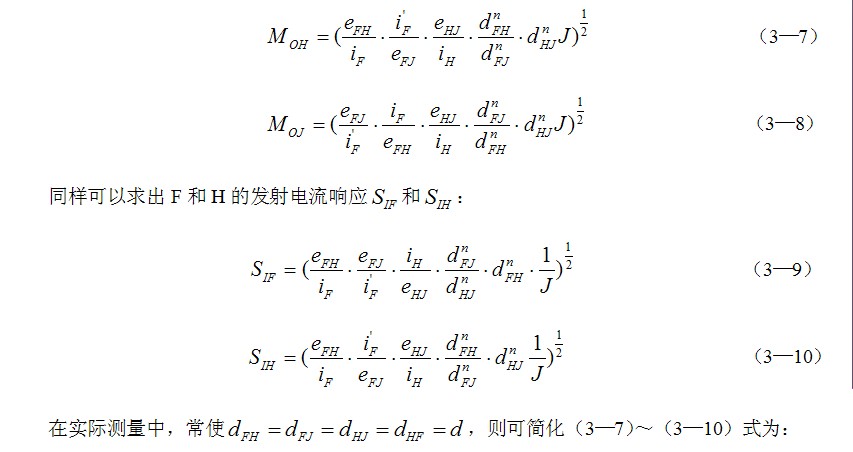

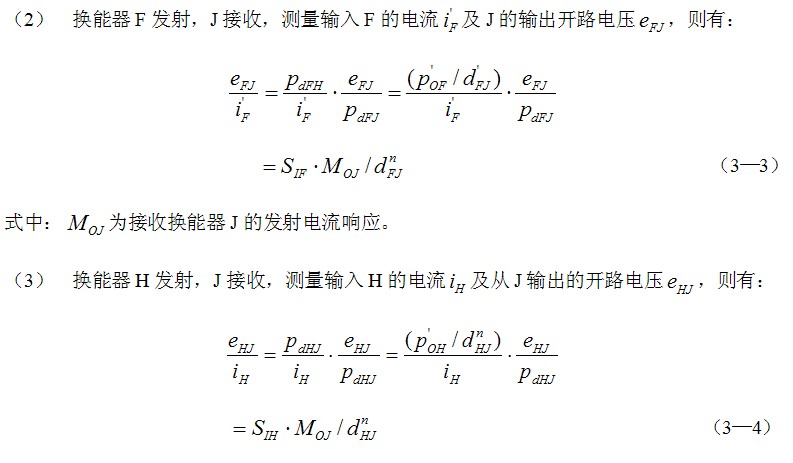

早期使用最廣泛的互易校準法為“三個換能器的球面波互易法”。在該方法中，使用三個未知發射和接收特性的換能器：發射器F、接收器J和互易換能器H，他們必須滿足線性條件，且F與H必須是可逆的。測量步驟如圖5所示，分如下四步進行：
超聲波液位計換能器在易校準法測試之前，需檢驗是否滿足實驗要求的基本條件。
第一，本法建立在場面波條件基礎上，故在校準前首先應檢驗聲場是否符合自由場球面波的條件；
第二，對于對稱性較強的發射器和接收器，其有效聲中心常與幾何聲中心一致，故對于這樣的換能器，�？梢云鋷缀温曋行淖鳛槁曋行�。在一般情況下，特別是當換能器的尺寸大于波長時，應測定換能器的有效聲中心位置并加以修正；
第三，互易法校準中的自由場遠場條件就是要求校準時兩換能器的聲中心間的距離足夠大，使接收器處于發射器的遠場中，同時從接收器來看，所接收到的聲波應相當于平面波，即由接收器所截取的聲波的一部分波陣面近似為一平面；
第四，為了減少超聲波液位計換能器指向性引起的測試誤差，其指定方向應選在靈敏度或響應隨方向變化較小的區域中的某一方向。因此，應先測定換能器的指向性，以便正確選定方向。換能器的指定方向已經選定，在每次校準中均需對準此指定方向；
第五，對于超聲波液位計的輸出端，一般選在連接換能器固定電纜的末端，也可選在換能器頭處或外加延伸電纜的末端；
第六，驗證液位計線性范圍，即其輸入與輸出之比值保持不變時輸入量變化的范圍；
第七，驗證液位計在其線性范圍內是否遵守電聲易原理。
|
