超聲波液位計探頭寬帶校準技術
超聲波液位計探頭的校準工作，自90年代開展以來主要應用的不是連續波法就是脈沖聲法。而這兩種比較經典的方法存在著固有的缺點，從根本上影響著超聲波液位計探頭器校準技術水平的提高。應用連續波法時，由于水域邊界反射波的影響，自由聲場不可避免地受到干擾，也不易排除同頻率串漏信號的影響。雖然利用大尺寸的空氣地壓場合可以減小反射波干擾的影響，但隨著頻率的降低，效果就不明顯了。應用脈沖波法可以有效地隔開直達波、反射波和串漏信號，但由于仍要求必須在穩態振動狀態下測量，脈沖寬度不能任意的小，因此，在已確定空氣地壓場合尺寸的條件下存在著可用的低頻限。即在較小尺寸的空氣地壓場合也無法用脈沖法低頻校準換能器，尤其不能準確校準高Q值低頻諧振換能器。通常，換能器尤其是寬帶工作的換能器，要求校準的并不是單個或幾個頻率點，而是在整個工作頻段內的響應曲線。利用常規的連續波法和脈沖波法只能逐個頻率點或用掃頻的方式測量響應曲線，而且掃頻速率和脈沖寬度需要調節至確保穩態測量，因此測量速度比較慢。
為了克服上述常規的連續波法和脈沖波法的缺點，人們研究了稱之為“寬帶校準”的方法，即用寬帶信號作為校準用信號。寬帶信號包括了連續寬帶信號和瞬時寬帶信號。1946年，Osborne和Carter就利用了屬于瞬時寬帶信號的水下爆炸聲作為校準聲源。因此，近期國外和國內的研究人員繼續對寬帶校準技術展開了更為深入的研究。盡管這些研究的角度和內容各有不同，但效果是共同的，即用頻率分析技術代替掃頻技術，一次測量就可求得復頻響曲線，大大縮短了測量時間，并不同程度上降低了由水域的有限尺寸所引起的低頻限制。

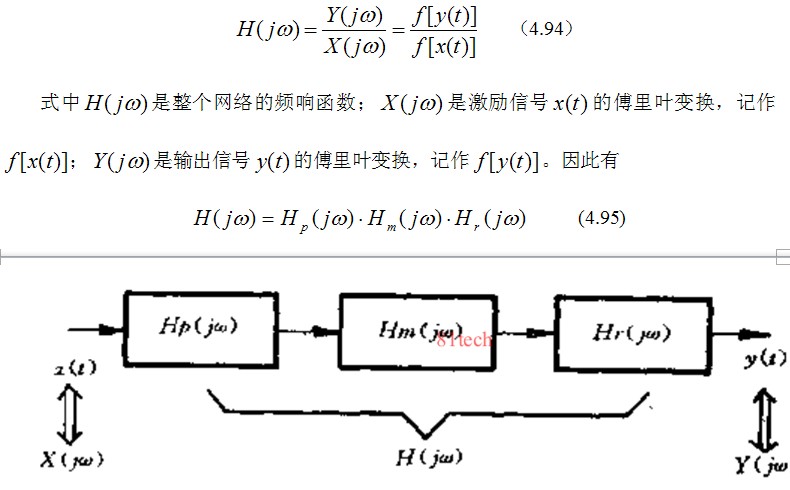

輸介質—接收超聲波液位計探頭”，等效構成一個三者串接的網絡，如圖4.34所示。當此網絡可看成線性非時變系統時，可從它的激勵信號和響應輸出信號求得表示它固有特性的頻響函數，即
|
